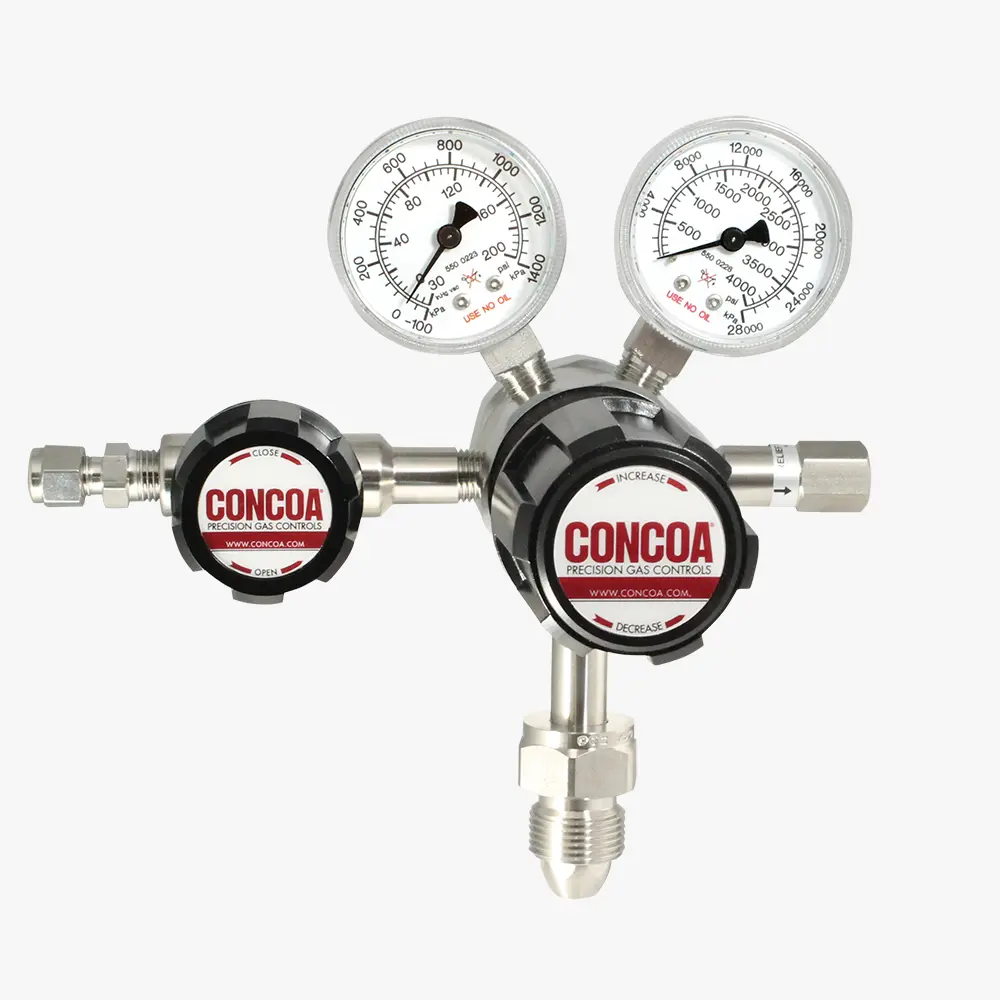

415系列超高純底部入口氣瓶減壓閥
規(guī)格：圖示型號4153311-01-580
單位：
瀏覽次數(shù)：59
性能標簽：
415系列超高純底部入口氣瓶減壓閥, 5個接口, 最高入口壓力4500PSIG
產品詳細描述
415系列調壓閥為超高純度氣體（包括腐蝕性和有毒氣體）提供初級壓力控制。兩級調壓可最大限度地減少因入口壓力變化（如供應氣瓶耗盡）引起的壓力變化。CONCOA的415系列調節(jié)器可以直接安裝在頂部出口氣瓶上，也可以使用支架安裝，并通過柔性軟管連接到氣源。
主要特征
- 金屬對金屬膜片密封可防止氣體污染
- CAPSULE®閥座設計在兩級都具有完整的360°過濾功能
- 前、后面板均可安裝，便于安裝
- 管道式安全閥安全排放廢氣
- 光譜氦氣泄漏檢查驗證泄漏完整性
- 潔凈室組件消除了安裝時的污染
- 可捕獲通氣口的閥帽可防止在不太可能發(fā)生的膜片故障的情況下漏氣
主要性能
- 最大入口壓力(裸閥)：3000PSIG(210巴)；3500PSIG(240巴)可選；或4500PSIG(310巴)可選
- 主閥：316L不銹鋼棒材
- 閥帽：鍍鉻黃銅閥桿
- 壓力表：直徑2英寸（50毫米）的不銹鋼
- 閥座：PTFE；帶3500 PSIG（240巴）或4500 PSIG（310巴）入口選項的PCTFE
- 過濾器：專利10微米316不銹鋼網
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 膜片：316L不銹鋼
- Cv:0.1
- 氦氣泄漏完整性：1 x 10-9scc/sec
- 內部密封：PTFE
- 接口(裸閥)：1/4"FNPT
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216
訂貨信息
| 415 | A | B | C | D | -CON | |
| 系列 | 出口壓力 | 出口壓力表 | 入口壓力表 | 出口裝配 | 裝配及壓力表 | 入口連接 |
| 1: 0-15 PSIG (0-1 BAR) | 30"-0-30 PSIG/-1-0-2 BAR | 0: 無 | 0: 1/4“FPT口 | 0: 裸閥 | 000: 1/4"FNPT | |
| 2: 0-50 PSIG (0-3.5 BAR) | 30"-0-100 PSIG/-1-0-7 BAR | 3: 0-4000 PSIG/ 0-275 BAR |
1: 1/4"MPT | 1: 清潔室裝配(PSIG/kPa壓力表) | TF2: 1/8"管 | |
| 3: 0-100 PSIG (0-7 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 5: 0-1000 PSIG/ 0-70 BAR |
2: 1/4“管接頭 | 2: 清潔室裝配(BAR/PSIG壓力表) | TF4: 1/4"管 | |
| 4: 0-250 PSIG (0-17 BAR) | 0-400 PSIG/0-27 BAR | 6: 0-300 PSIG/ 0-21 BAR |
3: 隔膜閥 1/4“管接頭 | TF6: 3/8"管 | ||
| 7: 0-150 PSIG (0-10 BAR) | 30"-0-200 PSIG/-1-0-14 BAR | 7: 0-400 PSIG/ 0-27 BAR |
4: 隔膜閥 1/4"MPT | M06: 6mm管 | ||
| E: 0-350 PSIG (0-24 BAR) | 0-400 PSIG/0-27 BAR | 8: 0-6000 PSIG/ 0-415 BAR* |
5: 針閥1/4"MPT | CGA DIN 477 | ||
| G: 0-4000 PSIG/ 0-275 BAR† |
6: 1/8“管接頭 | BS 341及 | ||||
| *最大入口壓力4500PSIG (310 BAR) | 7: 3/8“管接頭 | 其它可用接口 | ||||
| 帶PCTFE閥座CAPSULE。 | 8: 隔膜閥 1/8“管接頭 | |||||
| †最大入口壓力3500PSIG (240 BAR) | 9: 隔膜閥 1/4“FPT | |||||
| 帶PCTFE閥座CAPSULE。 | M: 6 mm管接頭 |
